MK-P系列單臺最大可以支持16拼接以內的任意模式設定，也可以針對不同的拼接模式設定不同的超大分辨率。比如3x3模式支持5760x3240@30Hz輸入，2x3模式支持5760x2160@30Hz輸入，3x2模式支持3840x3240@30Hz輸入，1x3支持5760x1080@60Hz輸入，3x1支持3240x1920@60Hz 分辨率輸入…。

通過多臺多屏寶級聯，可以支持超大規模的點對點拼接或者超大分辨率不變形、不拉伸的更多屏拼接，比如兩套MK-P9就可以組成3x6的點對點拼接，總分辨率達到11520x3240。

主要功能

 支持1路DP_1.2和1路HDMI_1.4輸入；

 支持16拼接以內的任意拼接模式自定義；

 模塊化設計，可定制多種不同的拼接規模；

 單個DP輸入口支持5760x3240@30Hz、5760x1080@60Hz等超大分辨率輸入；

 支持自定義分辨率功能，實現等比例不變形、不拉伸的超大分辨率顯示；

 支持多種輸出分辨率可選，兼容液晶屏幕以及多種不同分辨率投影；

 支持1x2、1x3、2x1、2x3、3x1、3x2、3x3完全點對點無損顯示，其它模式等比例顯示；

 多臺配合使用實現超大規模拼接墻點對點顯示；

 支持任何一路圖像180度翻轉、邊緣屏蔽功能；

 支持紅外遙控、機箱按鍵、RS-232控制；

詳細介紹

  1、輸入信號及分辨率

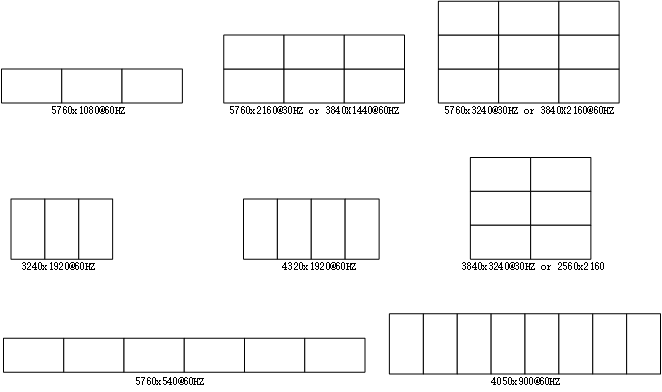

支持1路HDMI_1.4信號、1路DP_1.2輸入，HDMI信號最高只支持3840x2160@30Hz輸入。根據不同的拼接模式,DP輸入可選擇多種不同的分辨率輸入實現點對點拼接，如橫屏1x3模式5760x1080@60Hz、豎屏1x3模式3240x1920@60Hz、橫屏3x3模式5760x3240@30Hz。某些特殊拼接模式也可以實現自定義分辨率實現等比例、不變形、不拉伸顯示，如下：


  2、拼接模式
   產品使用模塊化設計，單臺機器最大可做到16拼接，單臺機器可設置1x2,1x3,1x4,1x5,1x6,2x1,2x2,2x3,3x1,3x2,4x1,5x1,6x1等16拼接以內的任何拼接模式。根據不同的拼接規模定制不同的機箱，2至6拼接采用小機箱，7至13拼接使用標準1U機箱，14至16拼接使用標準2U機箱。

  3、輸出分辨率

   支持多種輸出分辨率可選，以實現更好的兼容不同的顯示終端，如液晶屏、不同分辨率的投影機等。機器包含輸出分辨率有1024x768、1280x720、1280x800、1600x900、1920x1080、1920x1200可選。

  4、圖像180度旋轉功能

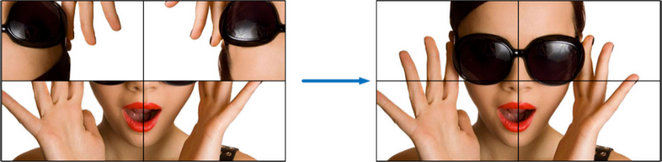

與普通拼接產品相比，MK-P6具有針對每單個顯示單元180度鏡像翻轉功能。用戶在使用普通液晶電視拼接時，對上一排液晶電視翻轉180度，從而大幅度降低液晶拼接縫隙，減少圖像因邊縫過大引起的失真。

  5、邊緣屏蔽功能

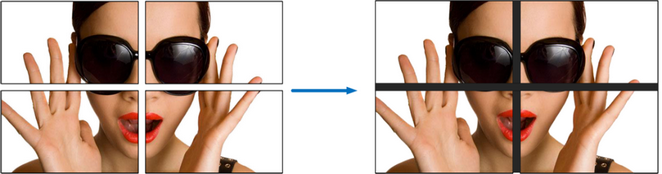

所有拼接顯示單元都有一定物理邊框縫隙，在無邊緣屏蔽功能處理情況下，圖像會出現視覺上拉扯開的現象，感覺很不自然；經過邊緣屏蔽處理的圖像無變形、拉伸，視覺更自然逼真。如下圖邊緣屏蔽處理前后對比圖片：

  6、紅外遙控器、機箱按鍵、串口控制

產品可以通過遙控器設置，機箱，串口連接上位機軟件等方式對機器進行控制。

  7、級聯實現超大分辨率拼接

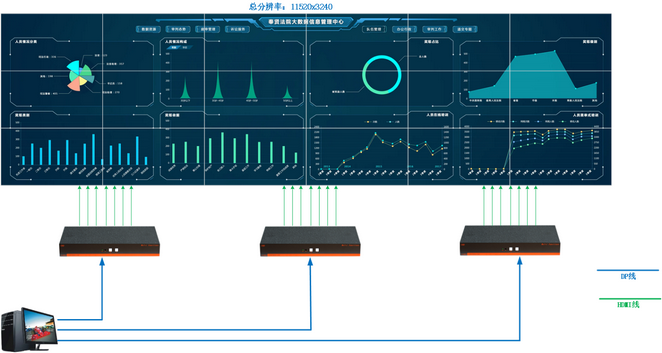

  通過多臺MK-P系列配合多電腦多頭顯卡使用，組建成一套具有超高分辨率的拼接墻，如下3x6拼接墻通過3臺MK-P6組實現11520x3240的超大分辨率顯示：
