產品介紹

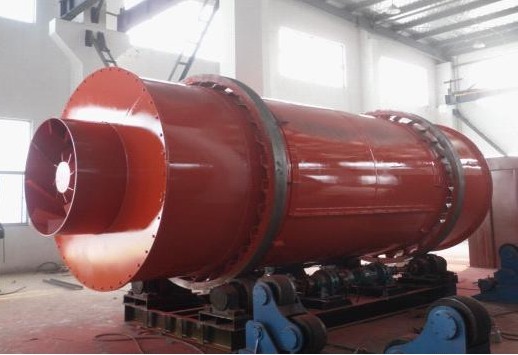

　　三回程烘干機是在單筒回轉烘干機基礎上改進的高效節能產品。經多家企業、多個行業的應用，取得了良好的效果?；剞D三回程烘干機改進了單筒原單筒烘干機內部結構，增加入機前濕料的予烘干和延長濕料在機內烘干時間，再加上密封、保濕以及合理的配套措施，使烘干機生產能力與原單筒式烘干機相比，提高50-80%，單位容積蒸發強度可達120-180kg/m3，標準煤耗僅為6-8kg/t。其技術先進、運行參數合理，操作簡單可行。

一、三回程烘干機工作原理

物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

二、三回程烘干機主要特點：

1、投資少，設備所需投資是國外進口產品的1/6。

2、終水份率低，物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線首選產品。

3、熱效率高,筒體自我保溫熱效率高達70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。

4、燃料廣泛，燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。

5、土建投資和電耗低。比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。

6、可根據用戶要求輕松調控所要的終水份指標。

7、出氣溫度低，除塵設備使用時間長。

8、無需大小齒輪傳動，采用托輪傳動。

9、出料溫度低于60%，可連續生產包裝。

三筒式烘干機具有結構緊湊、構造簡單、布局合理，提高物料與熱能的熱交換率，使物料烘干效果好；基礎投入少，僅是相同產量單筒烘干機的二分之一，減少了一次性投入；運行可靠、能耗低、熱效率高；同時，容易實現自動化控制，減少操作人員，節約勞動力資源。

三、三回程烘干機應用范圍

三筒式烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如黃砂、型砂、礦渣，煤渣、小粒度粘土，以及不怕高溫及煙塵弄臟的其它小顆粒物料。烘干后的物料含水量可以達到1—0.5%以下。該機廣泛用于干混砂漿、黃沙、水泥廠礦渣、粘土、煤、混合料、鐵粉、建材、化工、鑄造等行業，原材料的提供。

四、三回程烘干機型號技術參數

項目\型號	Φ2.5×7m		Φ2.7×7m		Φ3.0×7m		Φ3.2×7m		Φ3.6×8m		單位
	黃砂	礦渣	黃砂	礦渣	黃砂	礦渣	黃砂	礦渣	黃砂	礦渣
外筒直徑	2.5		2.7		3		3.2		3.6		m
外筒長度	7		7		7		7		8		m
筒體容積	16.63		16.63		52.67		52.67		81.38		m3
筒體轉速	4-10		4-10		4-10		4-10		4-10		rpm
物料初水分	8-10	10-12	8-10	10-12	8-10	10-12	8-10	10-12	8-10	10-12	%
物料終水分	0.5-1	1	0.5-1	1	0.5-1	1	0.5-1	1	0.5-1	1	%
最高進氣溫度	700-750		700-750		700-750		700-750		700-750		℃
生產能力	23-28	20-25	24-33	25-30	45-47	40-45	45-47	40-45	65-70	60-65	T/H
電動機型號	Y2-132m-4E		Y2-132m-4E		Y2-160m-4		Y2-160m-4		Y2-160m-4
電動機功率	7.5×2		11×2		7.5×4		7.5×4		15×4		kw
減速機型號	XWD7-23-11W		XWD7-23-11W		XWD6-23-7.5KW		XWD6-23-7.5KW		XWD8-23-15KW
減速機速比	29		29		29		29		29		1
